漆包線PT線盤尺寸參考

發布時間：2024-01-09人氣：7145

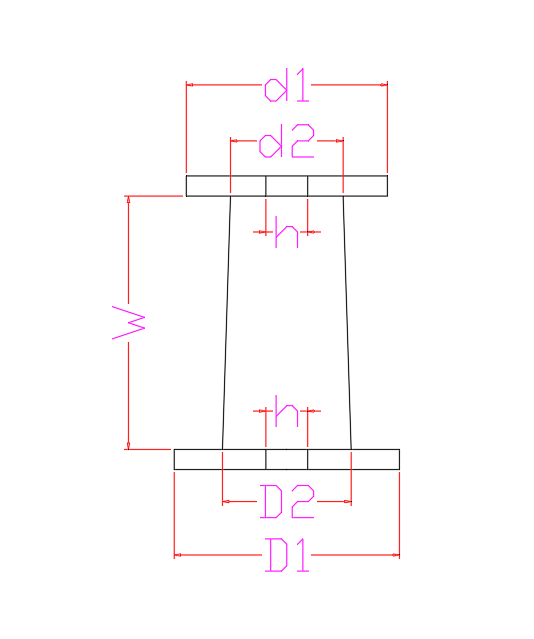

漆包線PT線盤尺寸參考：

收線盤規格	側板直徑		筒體直徑		內寬	盤體總高	軸孔直徑
收線盤規格	小頭直徑d1	大頭直徑D1	小頭直徑d2	大頭直徑D2	（mm）W	（mm）	（mm）h
PT-4	125±0.5	140±0.5	70±0.5	80±0.5	170±1	195±1	27±0.5
PT-10	160±0.5	180±0.5	97±0.5	110±0.5	200±1	230±1	30.5±0.5
PT-15	179±0.5	200±0.5	96±0.5	107±0.5	200±1	230±1	31±0.5
PT-25	214±0.5	230±0.5	110±0.5	129.5±0.5	250±1	280±1	31±0.5
PT-45	236±0.5	250±0.5	139±0.5	159±0.5	335±1	400±1	100±0.5
PT-60	270±0.8	300±0.8	150±0.8	175±0.8	350±1	400±2	45±0.5
PT-90	300±0.5	315±0.5	180±0.5	200±0.5	424±1	499±1	100±0.5
PT-200	375±0.5	400±0.5	224±0.5	250±0.5	530±1	630±1	100±0.5
